札幌市清田区美しが丘で、古くなった台所の2ホール混合栓を新しく交換しました。施工前から完成までの流れを写真でご紹介します。

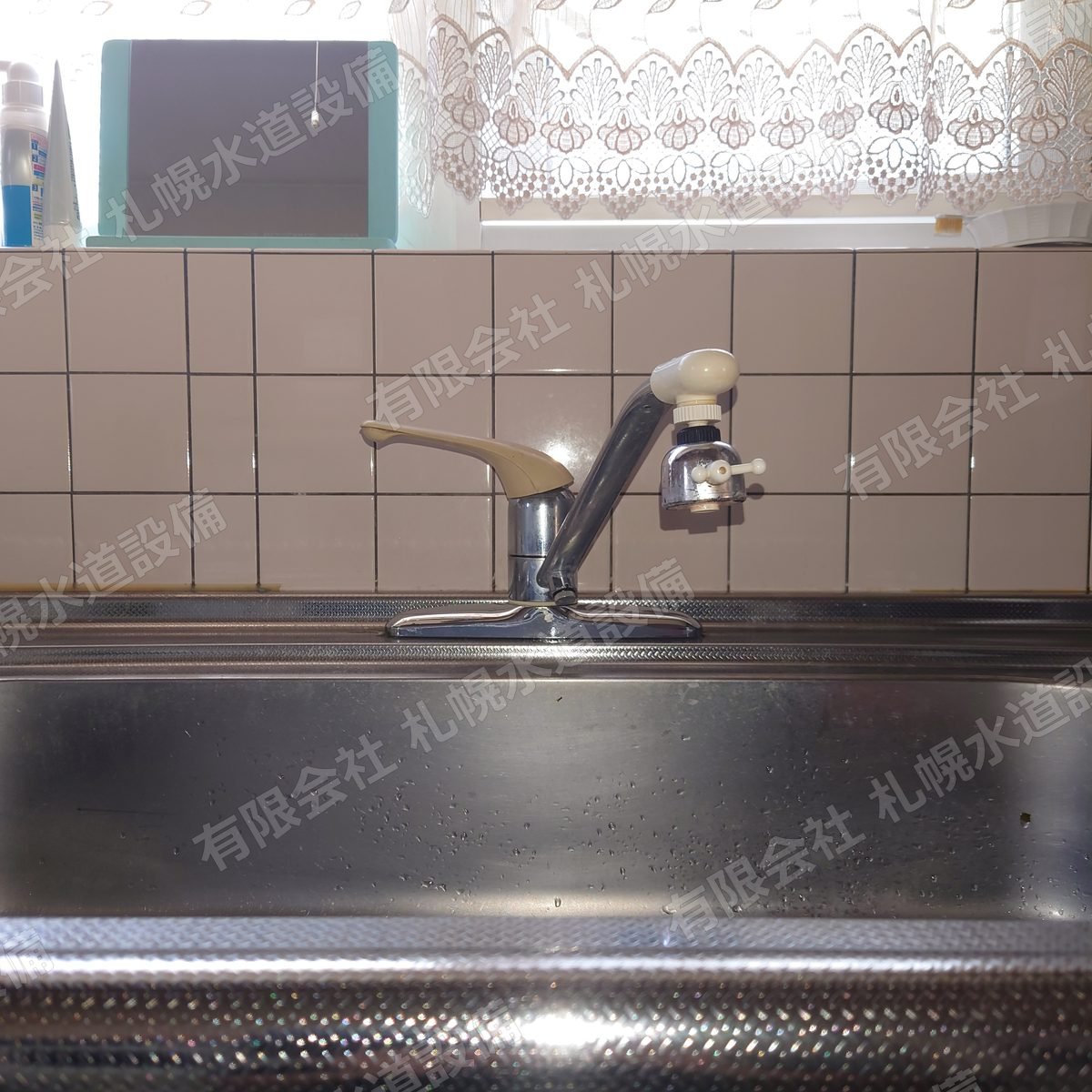

1. 施工前

2. 工事中

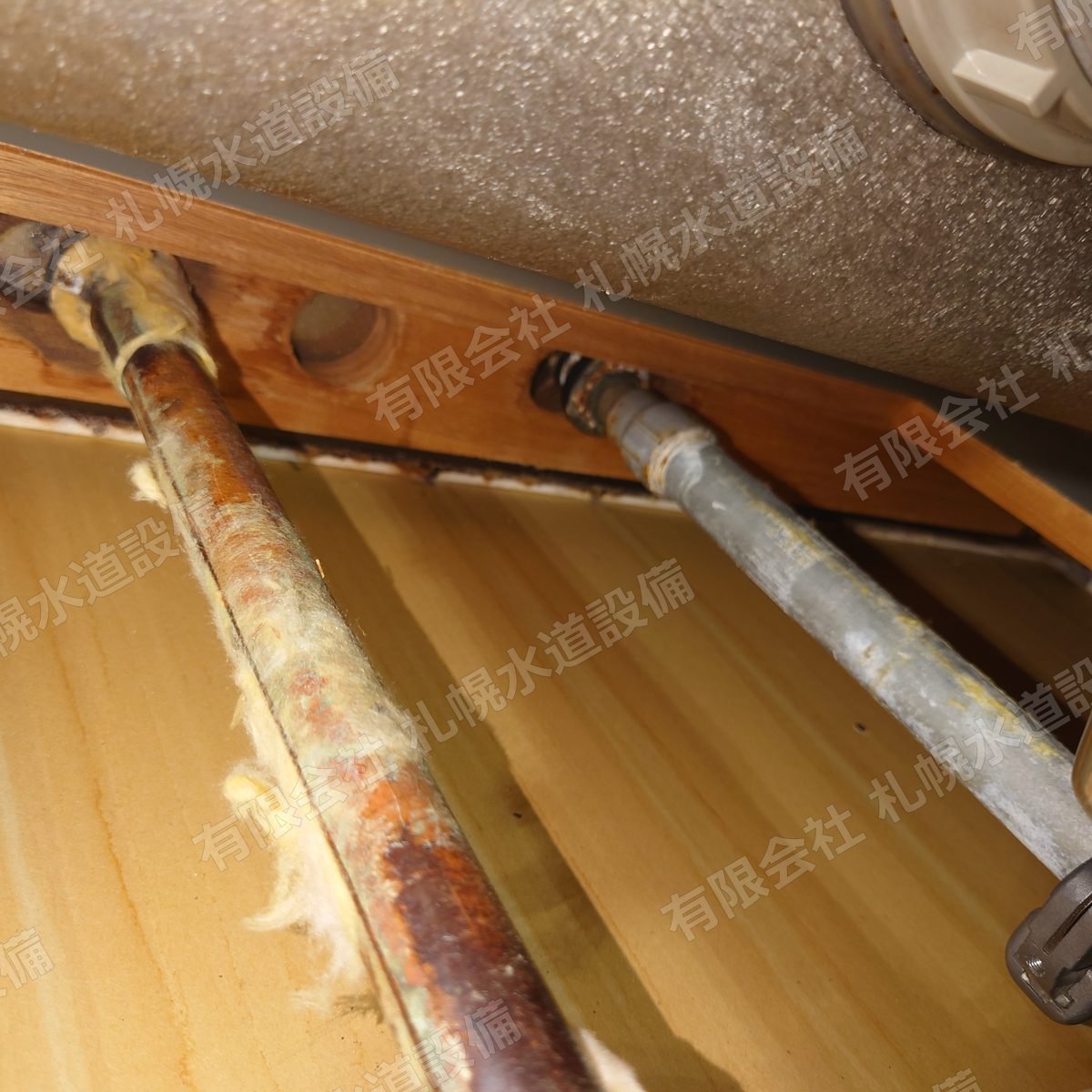

   配管がねじ込み施工のため外せない状態です。

3. 工事中

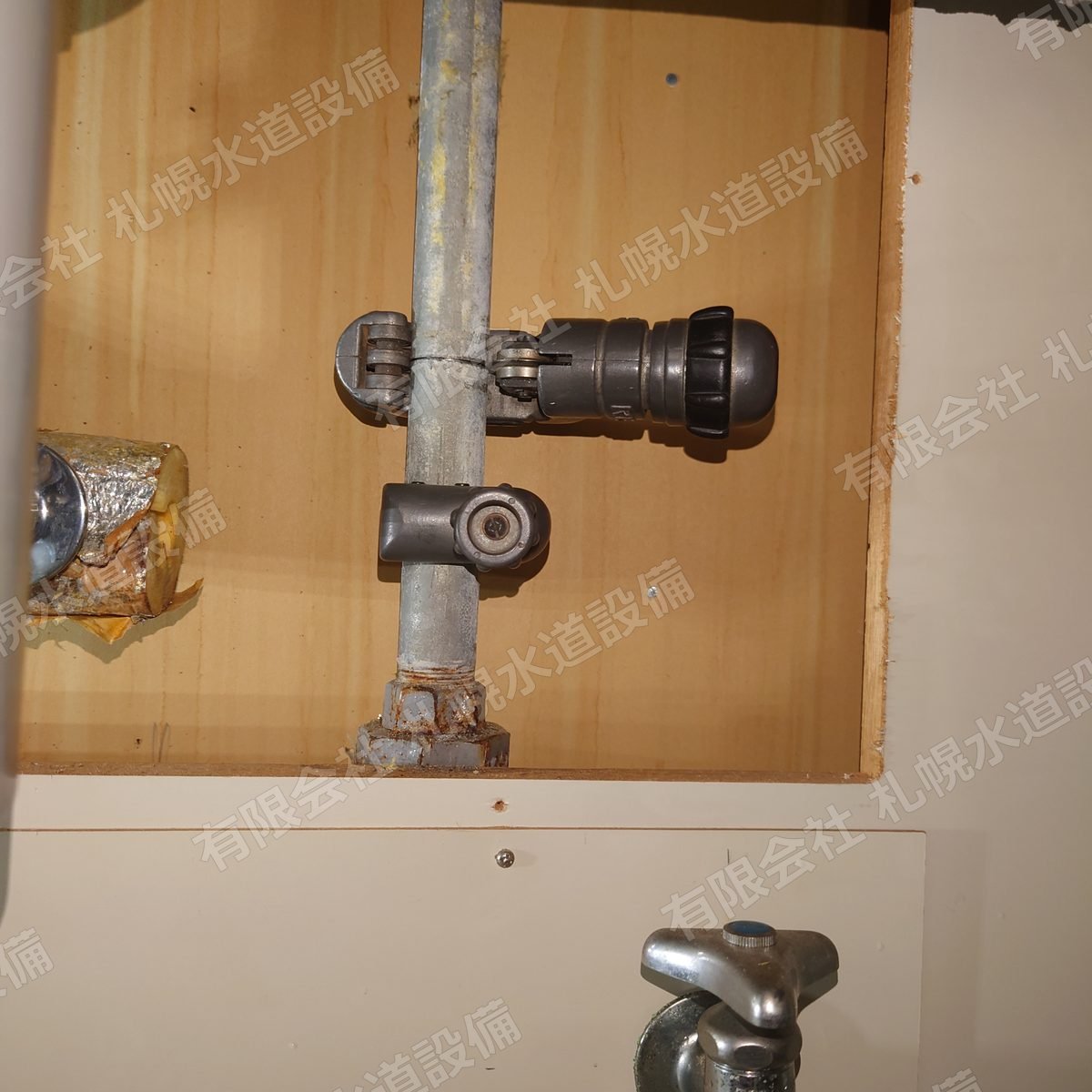

   水道管を回して外せないため切断します。

4. 工事中

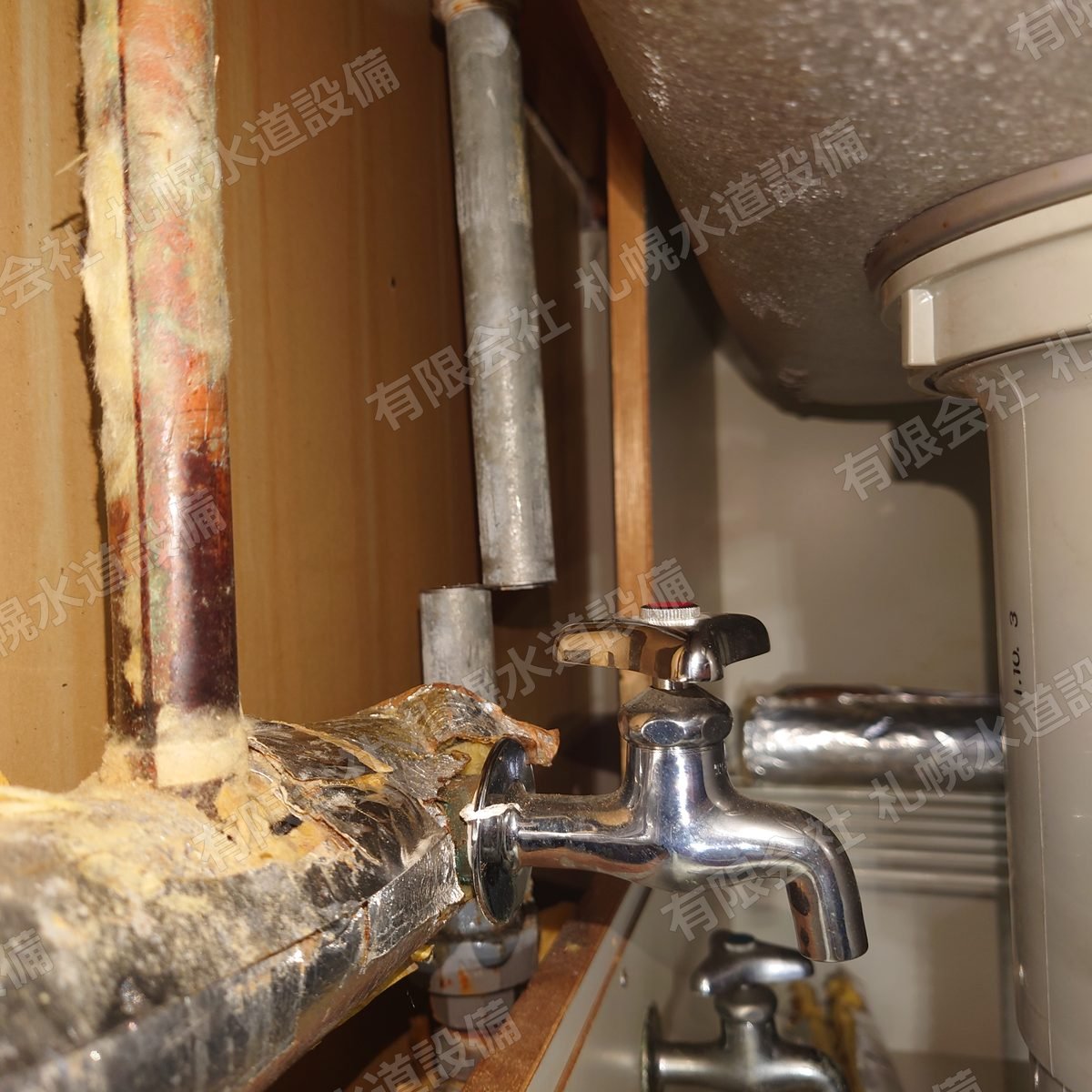

   水道管を回して外せないため切断します。

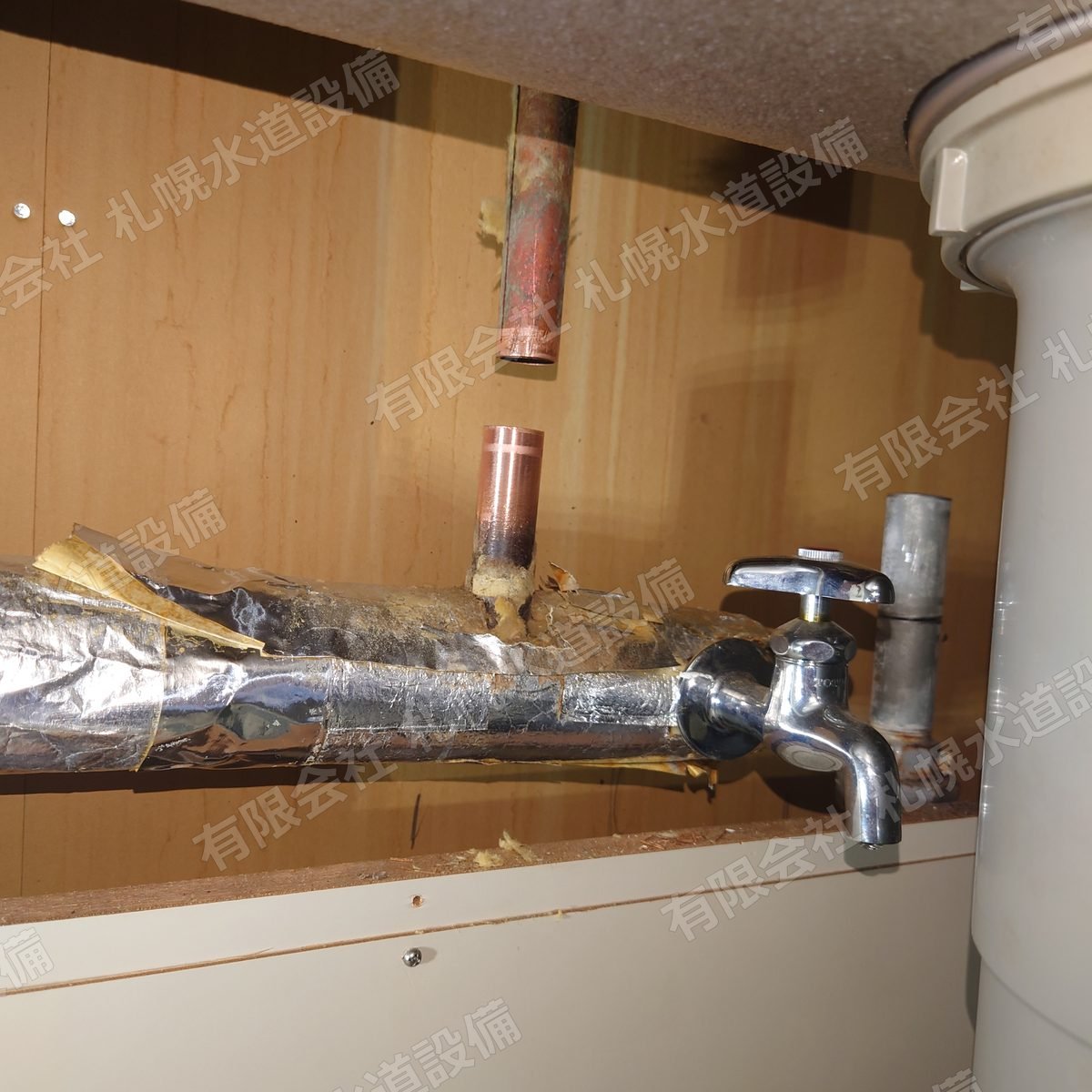

5. 工事中


   お湯側も切断して外します。

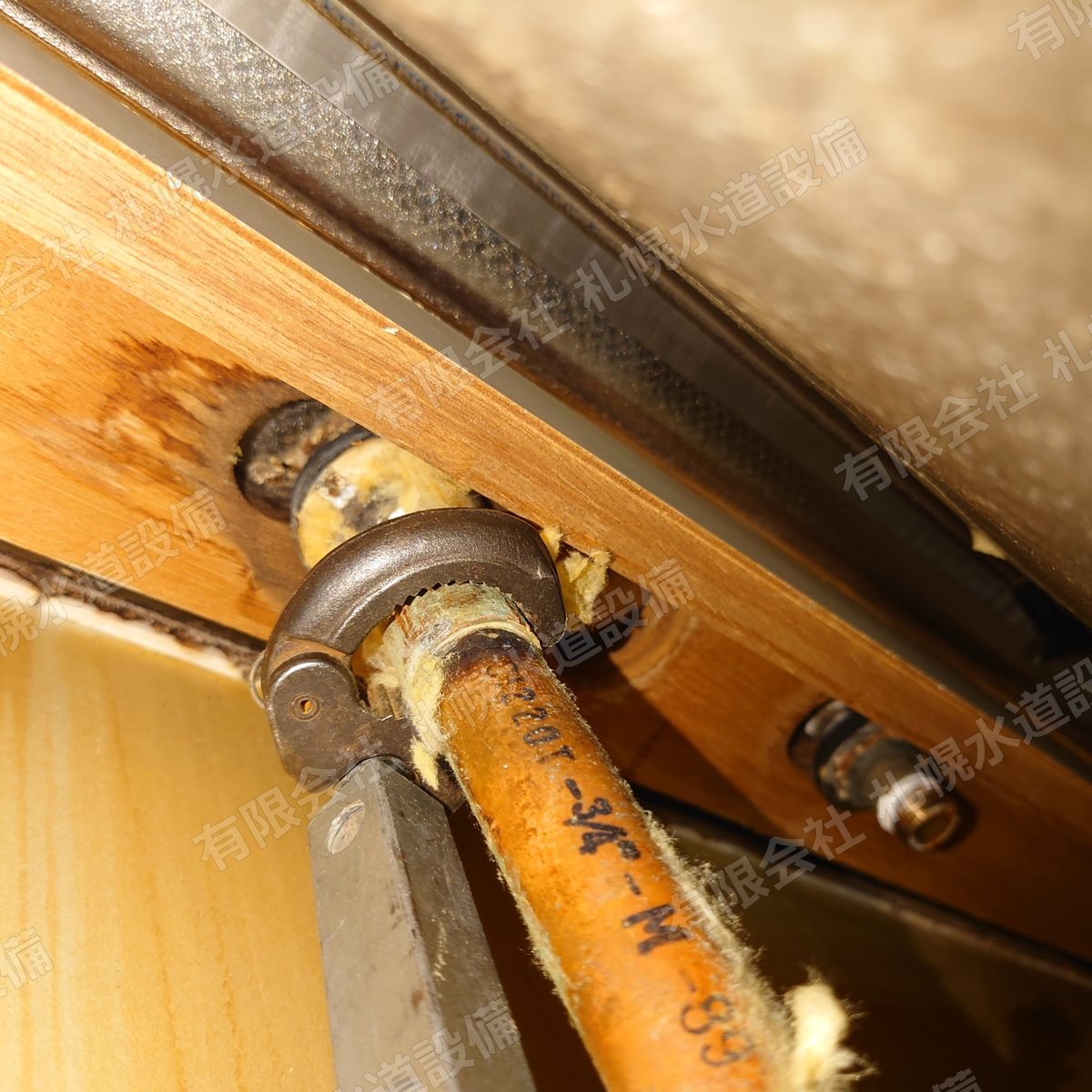

6. 工事中


   お湯側も切断して外します。

7. 工事中


   外した混合栓と管はこのように取り付けられていました。

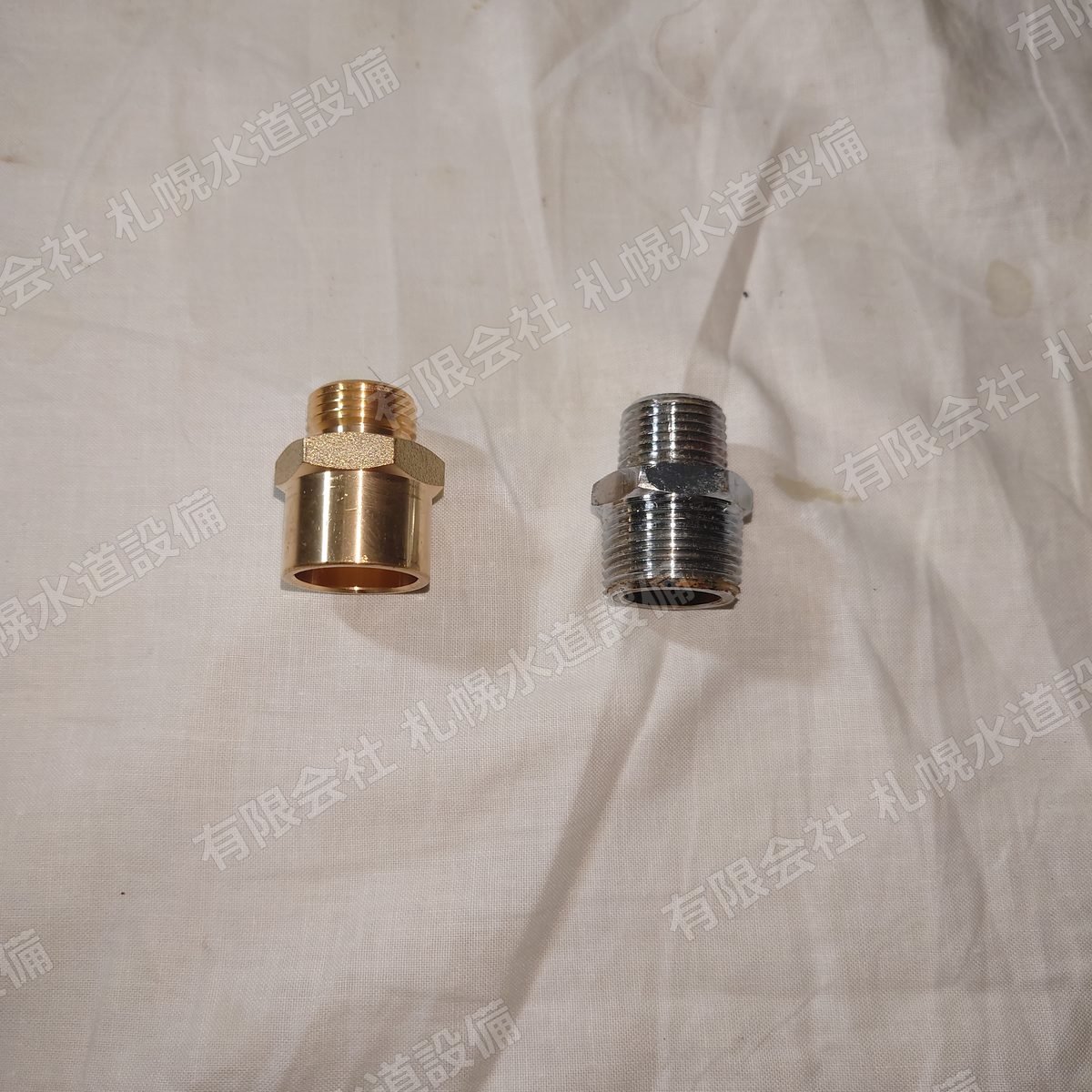

8. 工事中


   切断箇所に継ぎ手を付けていきます。左側がお湯の銅管継ぎ手、右側が水の鋼管用継ぎ手です。

9. 工事中

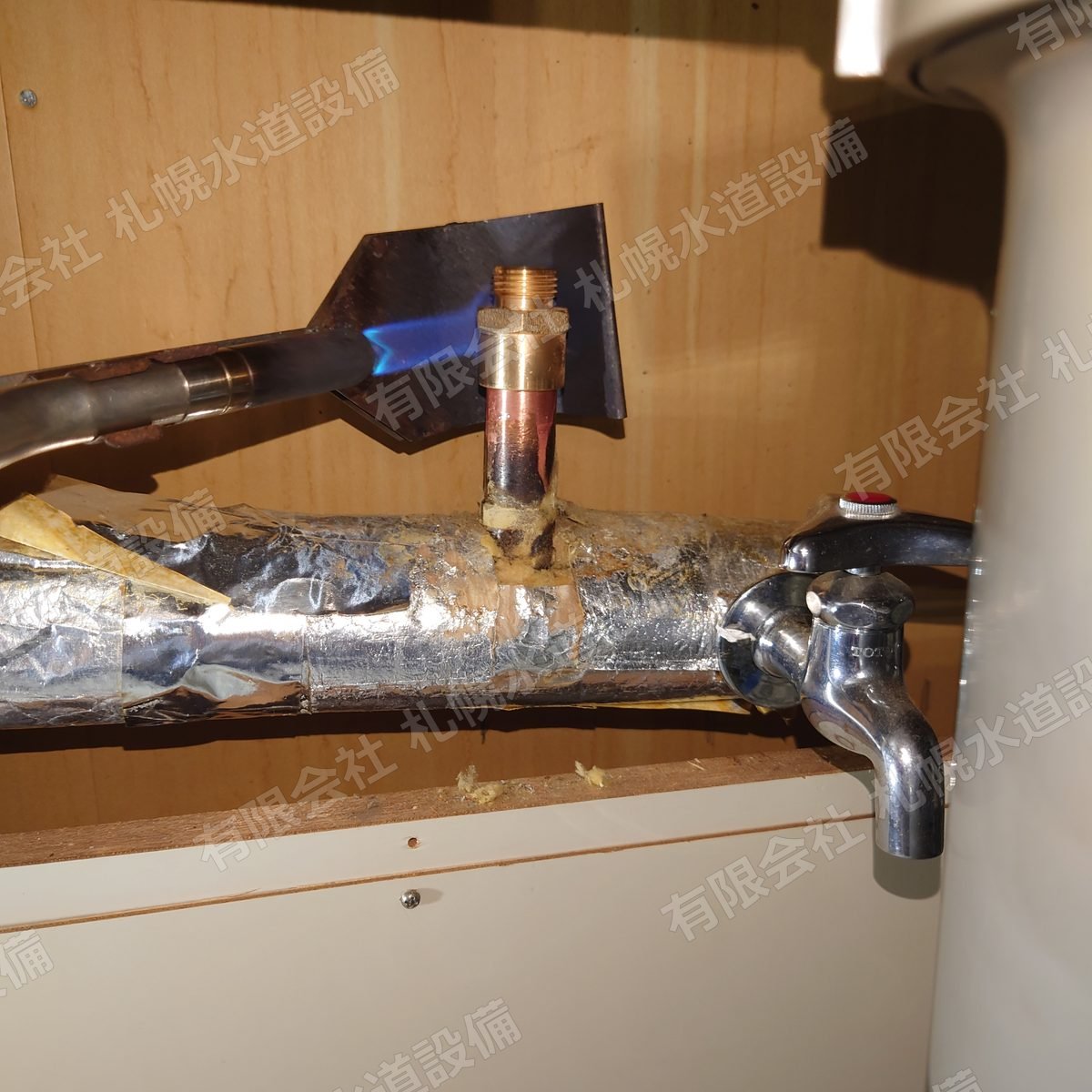

   お湯側は銅管なので継ぎ手を溶接します。壁などを焦がさないようにガードして慎重に。

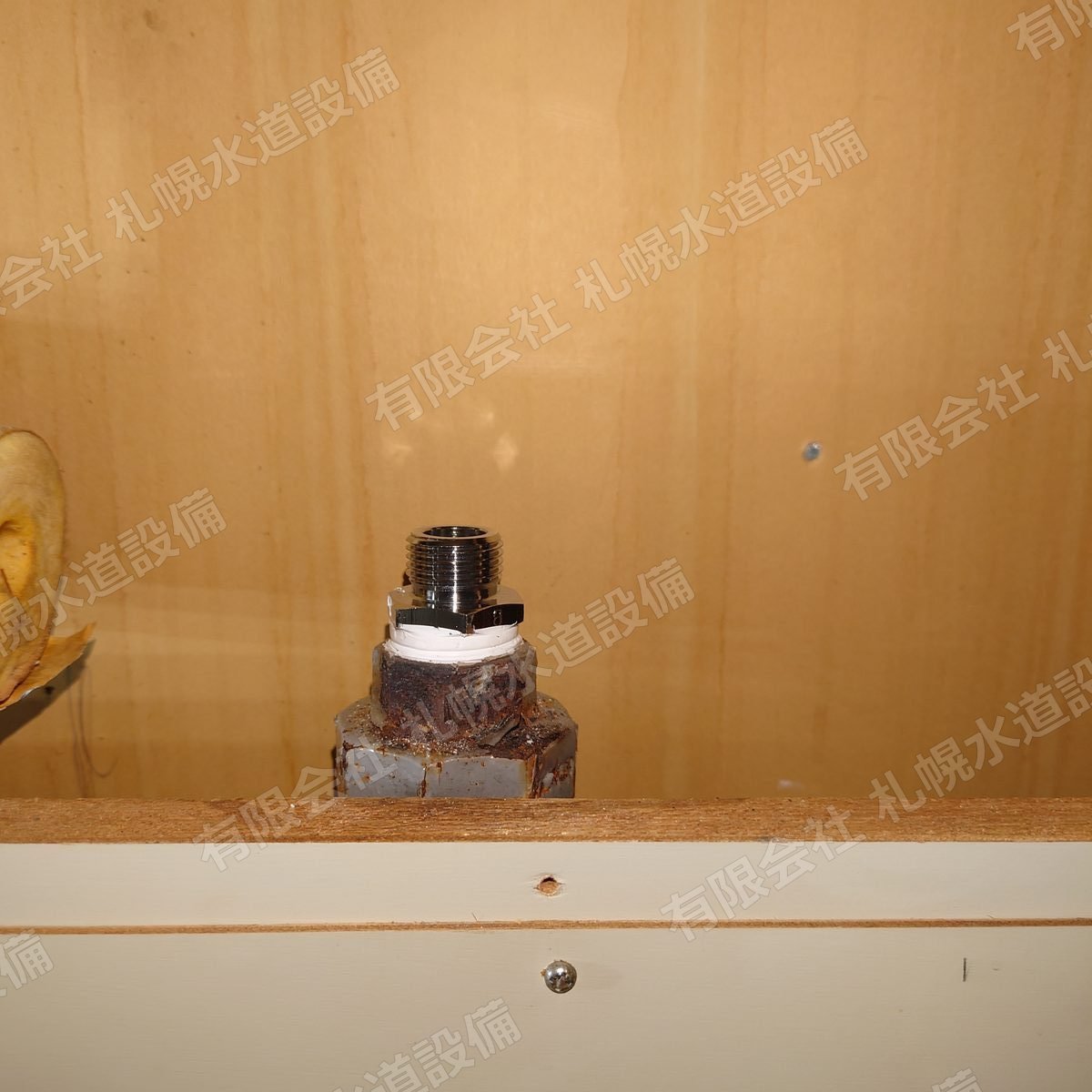

10. 工事中


    水側の鋼管にも同様に、配管をつなげられるよう継ぎ手を取り付けます。

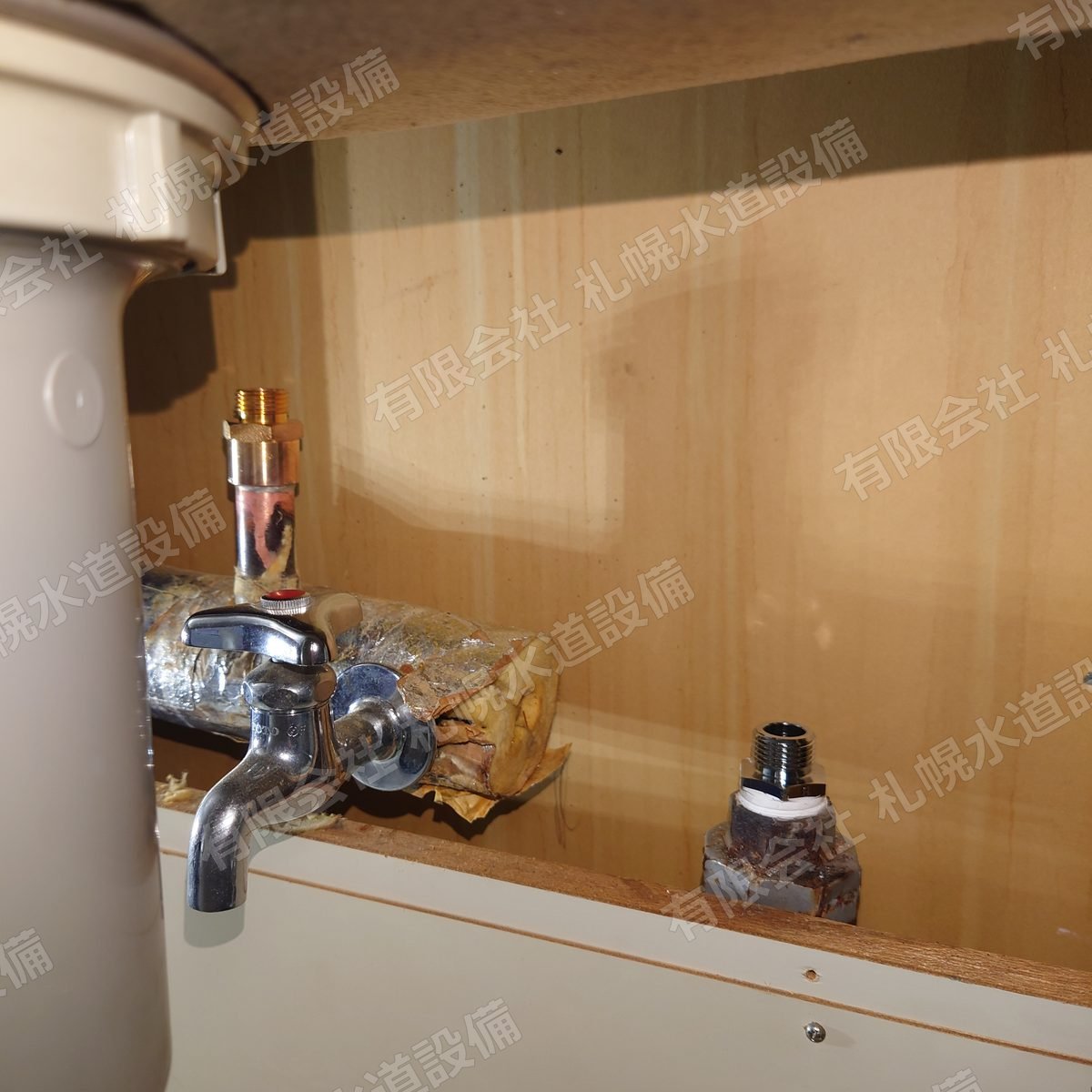

11. 工事中


    お湯側・水側とも継ぎ手が付き、ネジ接続できるよう準備ができました。

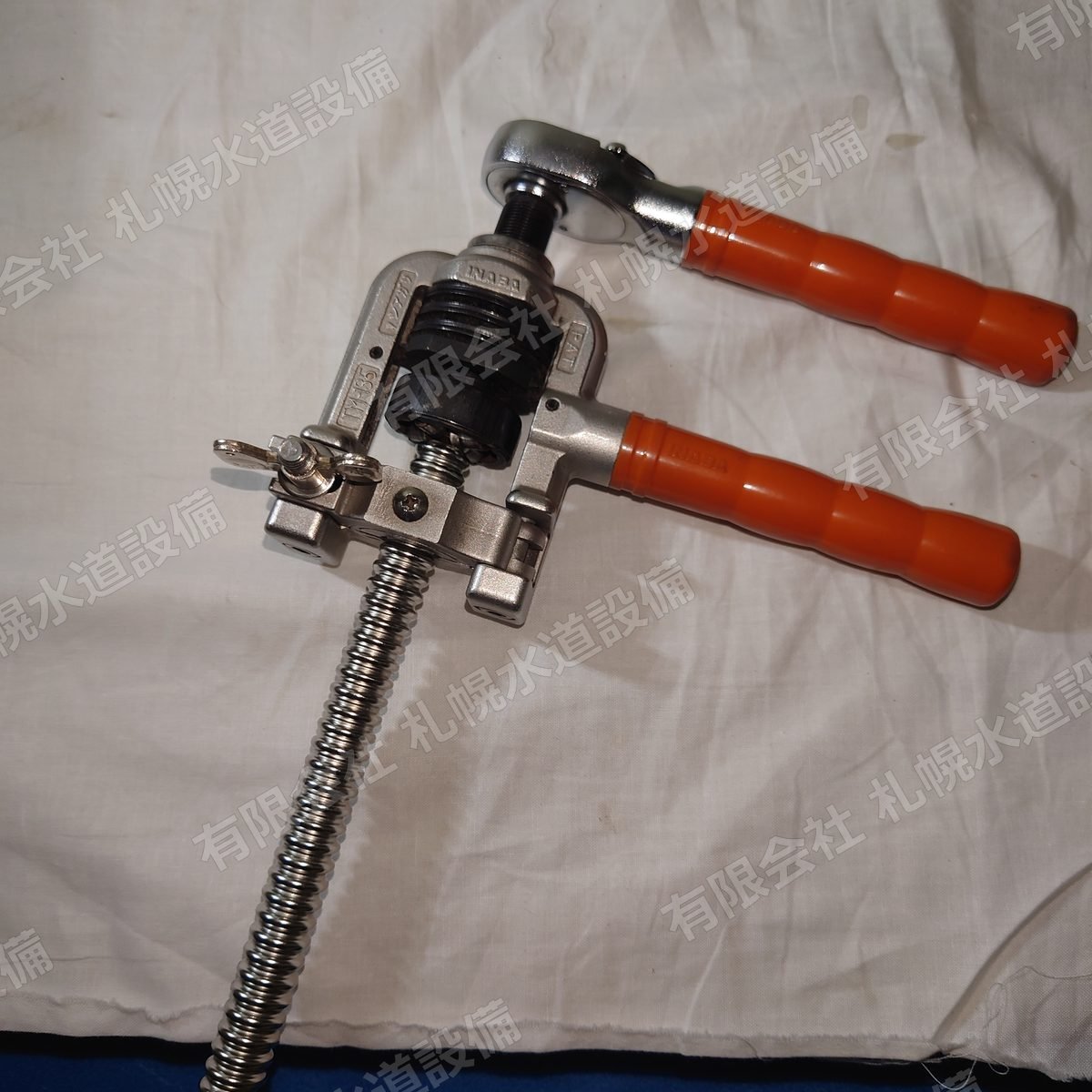

12. 工事中


    長さを測り、寸法に合わせてステンレスフレキ管を加工します。

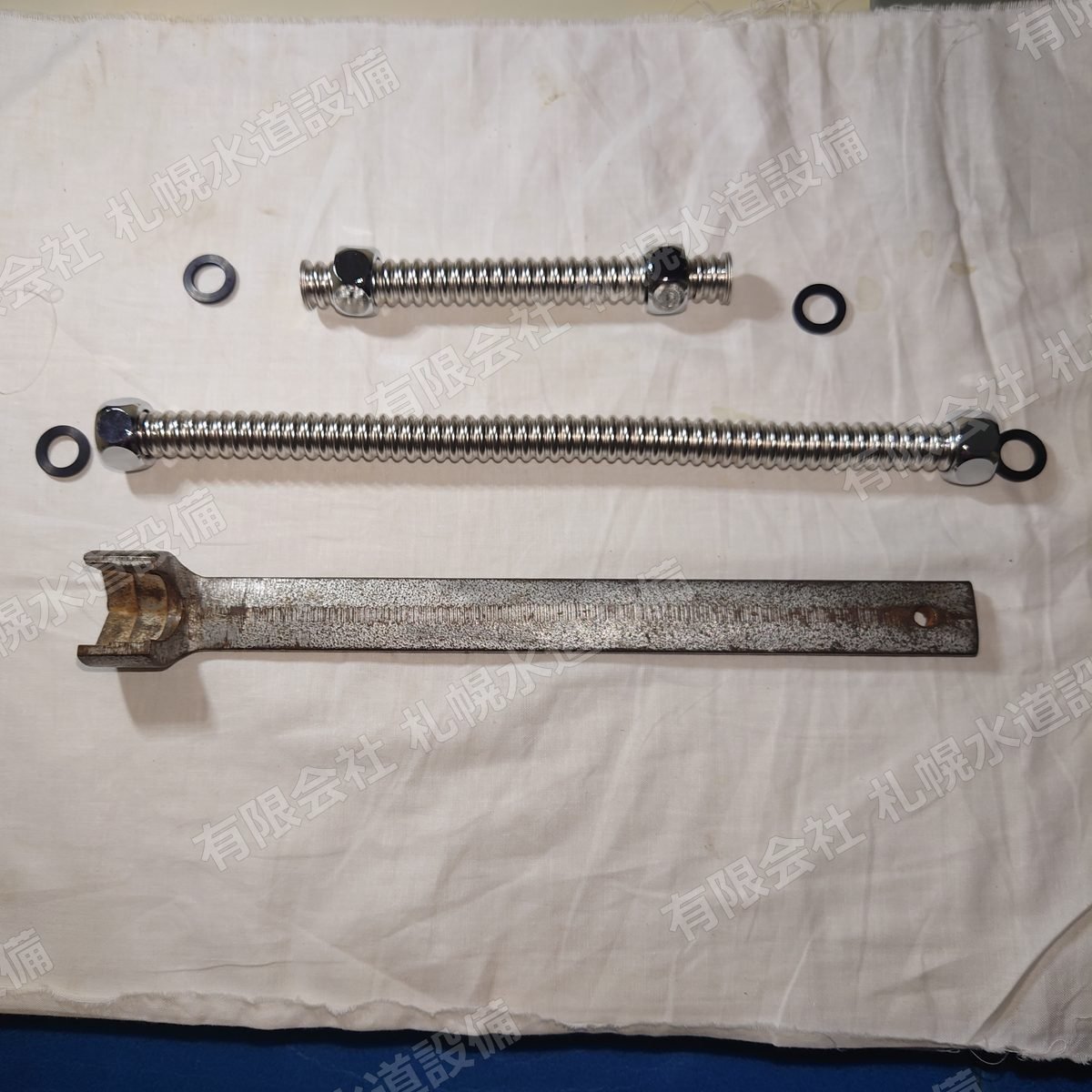

13. 工事中


    長さを測り、寸法に合わせてステンレスフレキ管を加工します。

14. 工事中

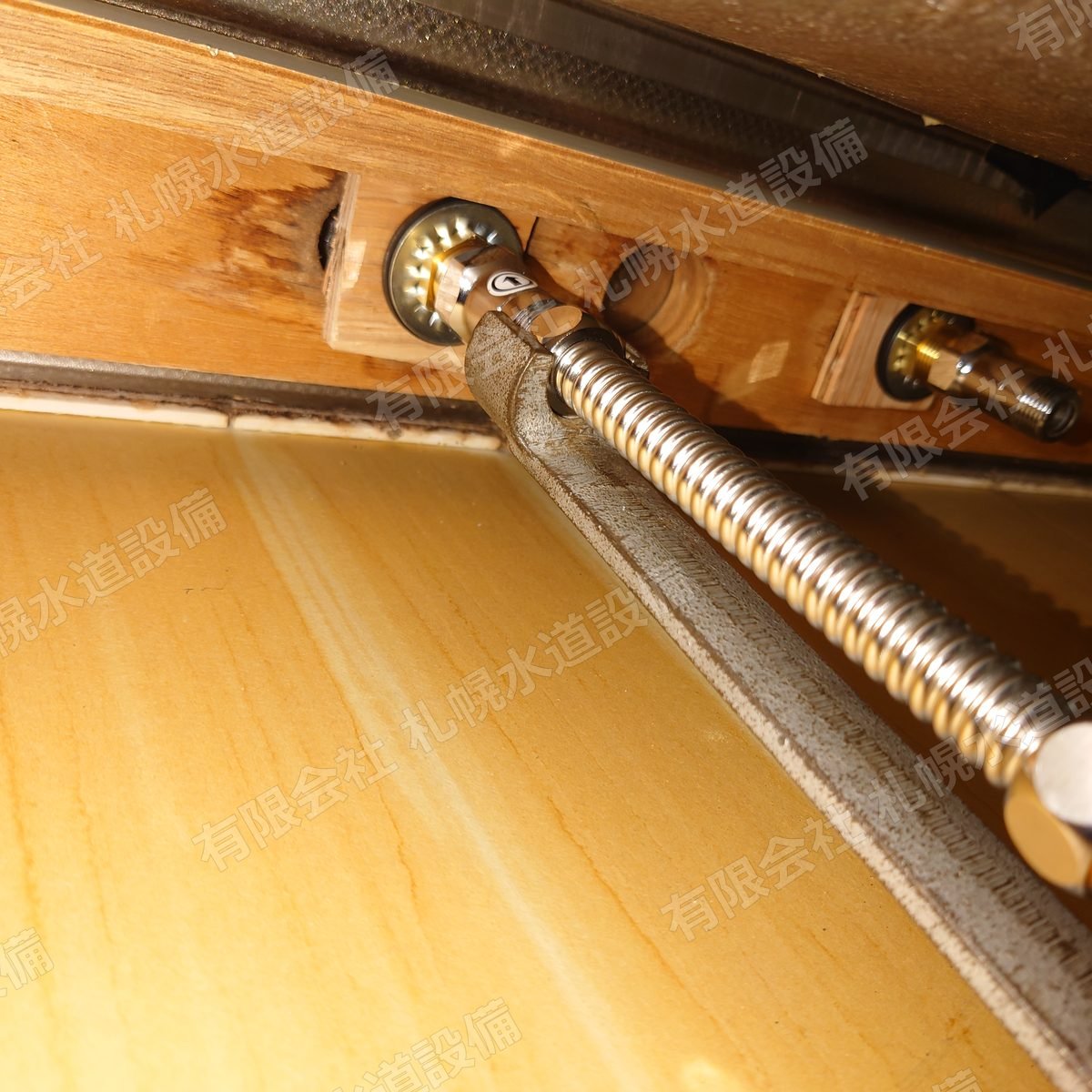

    立カラン回しでしっかり締め付けます。

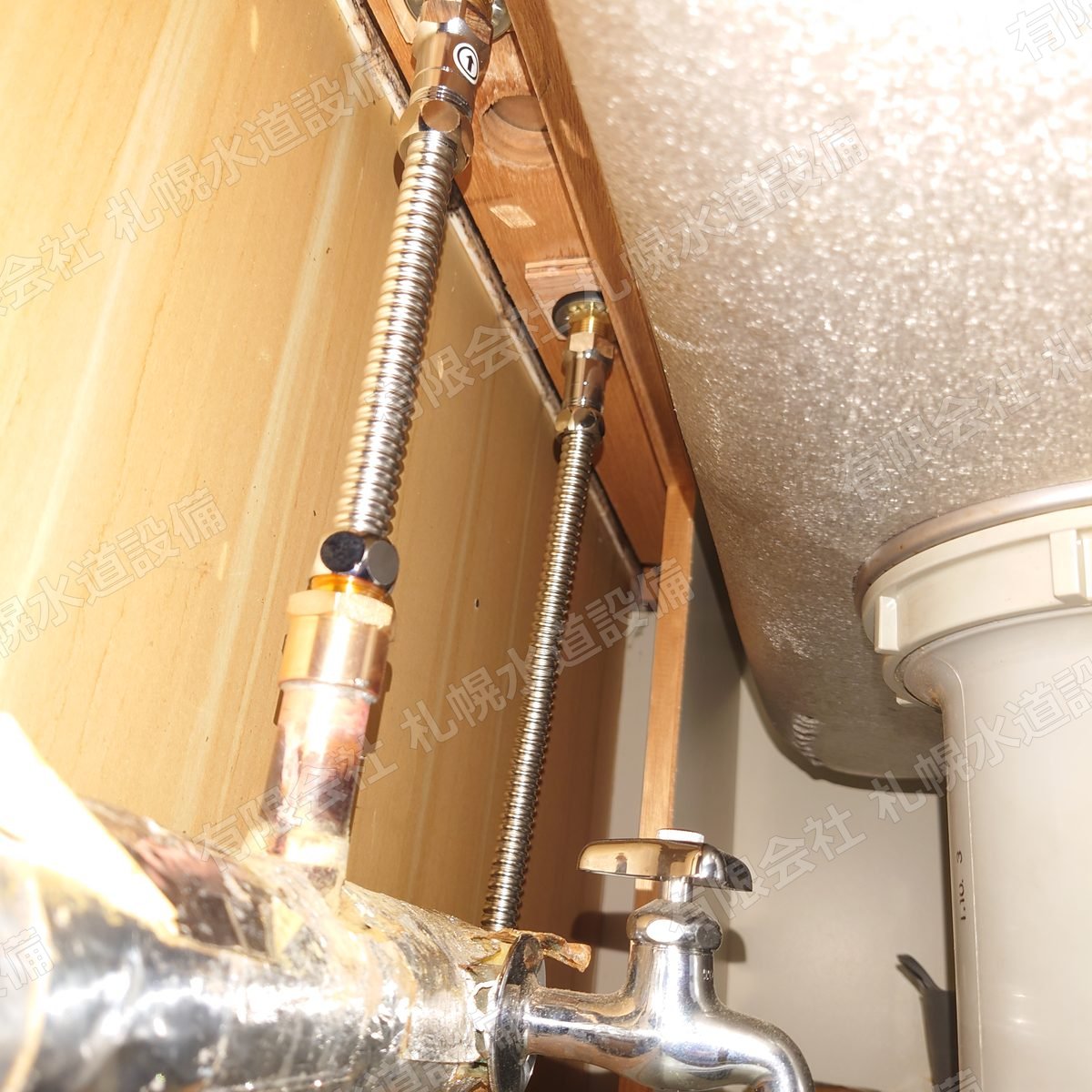

15. 工事中


    お湯・水の接続が完了しました。

16. 完成


    取付完了です！新しい混合栓ですっきりしました。
